Abaixo, apresentamos alguns simuladores que podem ser úteis na contratação, projeto, instalação, operação e manutenção de sistemas de energia solar fotovoltaica. Procuramos apresentar tanto opções gratuitas quanto opções pagas, bem como suas características.
São apresentados simuladores para as seguintes atividades:
- Estimativa preliminar de Geração
- Obtenção de dados meteorológicos
- Cálculo detalhado de Geração
- Dimensionamento de disjuntores
- Dimensionamento do cabeamento
- Avaliação de Desempenho de Sistemas Fotovoltaicos
Deve ser ressaltado que os simuladores são ferramentas que ajudam no projeto dos sistemas fotovoltaicos e jamais devem substituir o conhecimento técnico e a capacidade de raciocínio dos profissionais.
Simuladores para Estimativa Preliminar de Geração
Há diversos simuladores simples para estimativa preliminar de geração, muitos deles gratuitos. Apresentamos abaixo alguns deles:
- PVWatts: Simulador Gratuito disponibilizado pelo NREL.
PVWatts
Um bom exemplo de simulador para Estimativa Preliminar de Geração é o PVWatts. Trata-se de um simulador gratuito desenvolvido pelo National Renewable Energy Labs (NREL), instituto norte-americano de energia renovável.

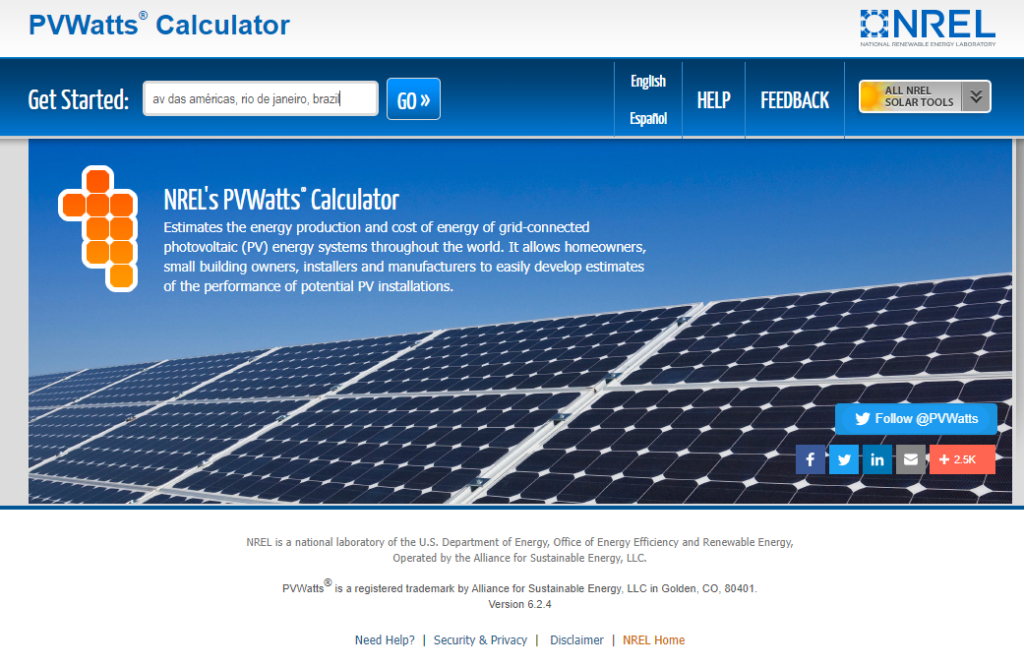

O primeiro passo é inserir o local da simulação. Para isso basta digitar o endereço ou as coordenadas do local. Lembrando que, por se tratar de um site estrangeiro, é necessário colocar o nome da cidade e o país.

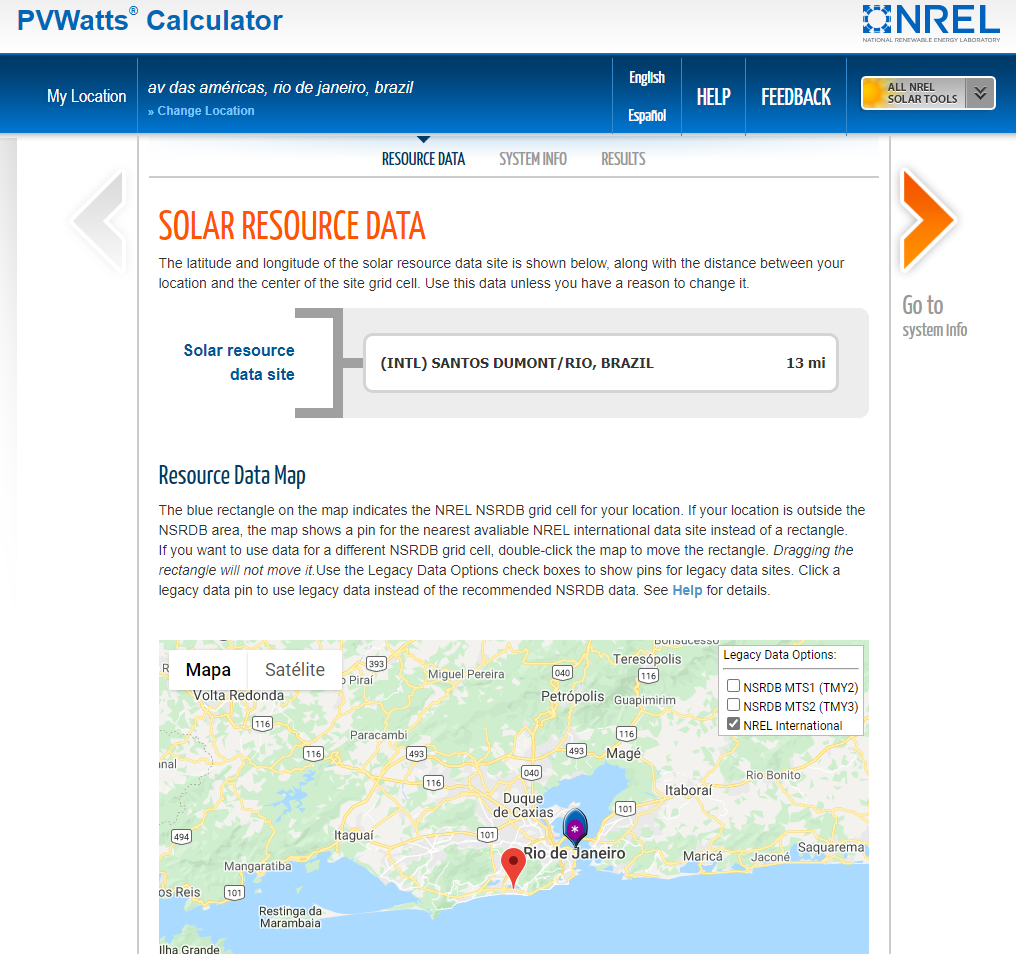

Após inserir endereço, o site irá indicar a fonte de dados meteorológicos mais próxima.

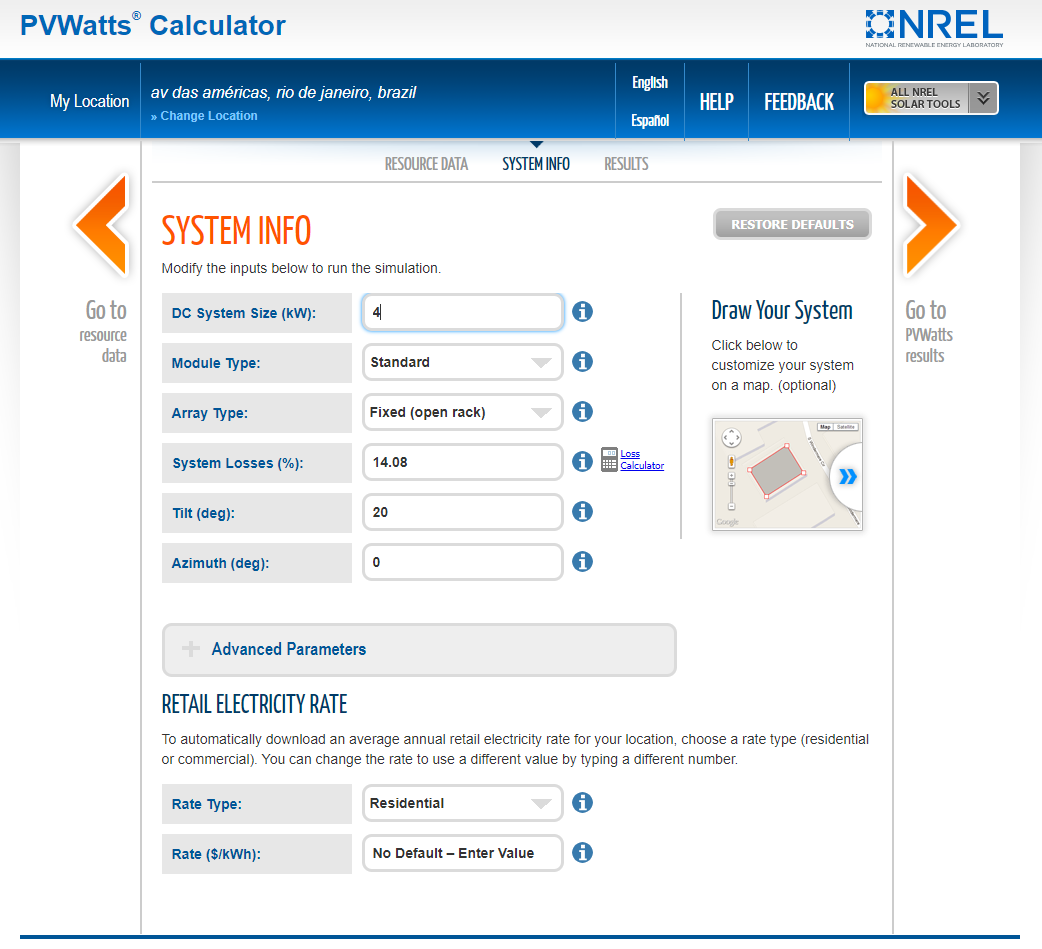

O segundo passo é inserir os dados do sistema. São solicitados os seguintes dados:
- Potência do sistema (DC System Size): Corresponde à potência total do sistema. Esse valor é igual à potência dos módulos (ex: 400 W) multiplicado pelo número de módulos (ex: 10) e dividido por 1000 para passar de W para kW (ex: 400×10/1000 = 4)
- Tipo de módulos (Module Type): Corresponde ao Tipo de Módulos, normalmente são usados os módulos convencionais (Standard).
- Local de Instalação (Array Tipe): Indica se foi instalado em uma estrutura fixa de solo (Fixed Open Rack), uma estrutura fixa de telhado (Fixed Roof Mount) ou com rastreamento.
- Azimute (Azimuth). O azimute é a direção para onde os módulos fotovoltaicos (os painéis solares) estão direcionados.
- Inclinação (Tilt): A inclinação é o ângulo que os módulos fotovoltaicos (os painéis solares) fazem com a horizontal. Um módulo na horizontal tem 0 graus de inclinação e um módulo que faz 20 graus com a horizontal tem 20 graus de inclinação.
Nota1: Se tem dúvidas sobre como obter o azimute, olhe a nossa página Determinando o Azimute dos Módulos.
Nota: Se quiser fazer essa simulação de forma mais aprofundada, visite a nossa página que fala exclusivamente sobre o PVWatts.

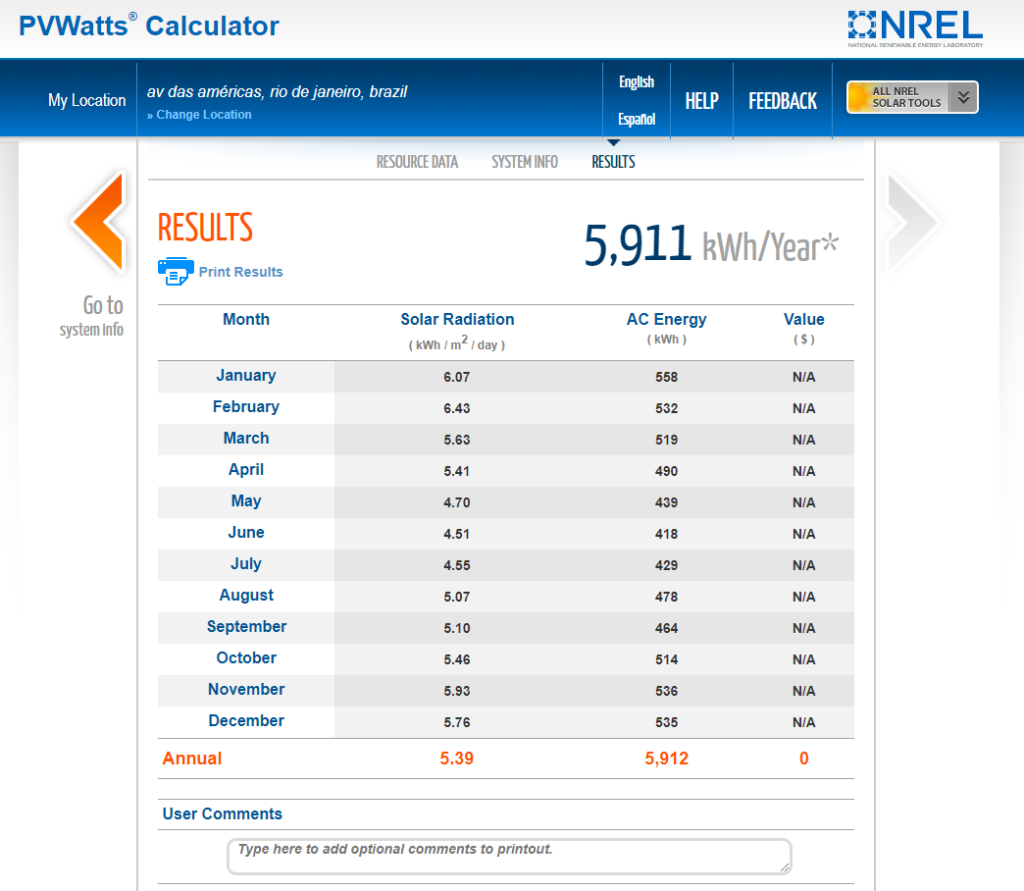

O terceiro passo é obter e analisar os resultados. É apresentada uma estimativa de geração mensal com base nos dados informados pelo usuário. É importante lembrar que
O PVWatts pode ser acessado no seguinte link em Inglês ou Espanhol:
Caso prefira acessa-lo em português, utilize o Google Tradutor dentro do navegador Chrome. Para isso, instale inicialmente o plugin do Google Tradutor. Dentro do Google Chrome, vá para a página https://chrome.google.com/webstore/search/translate e adicione o Google Translate.
Outra alternativa é utilizar o tradutor do Microsoft Edge, que já vem instalado nos computadores com Windows 10 ou superior.

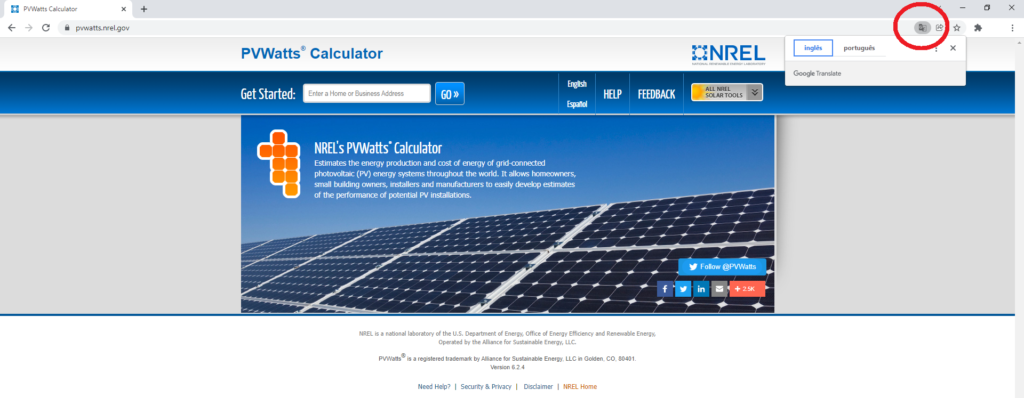

A seguir, acesse o link acima (https://pvwatts.nrel.gov/) dentro do navegador Chrome ou Edge. Quando a página carregar, clique no botão à direita e escolha “Português”. A página aparecerá então traduzida e é só seguir os passos indicados acima.
Simuladores para Cálculo Detalhado de Geração
A seguir são apresentados alguns simuladores para cálculo detalhado de geração:
- System Advisor Model (SAM): Simulador gratuito disponibilizado pelo NREL.
- PVSyst: Simulador pago, um dos mais tradicionais do mercado.
- PVSol: Simulador pago, realiza simulações de sombreamento.
- Solergo: Simulador
